CTC國家光伏中心完成光伏逆變器智利標準檢測

近日，國家太陽能光伏(電)產品質量監督檢驗中心(簡稱CTC國家光伏中心)受企業委托，以豐富的檢測經驗承接了光伏并網逆變器性能和可靠性測試的任務。此次測試以智利標準NTCO:2016為檢測依據，時間緊、任務重。收到委托任務后，我中心迅速成立測試小組，對標準內容進行了仔細研究，制定了詳細可行的檢測方案(主要測試項目詳見附件)，順利完成了檢測任務。

NTCO:2016智利標準全稱“小型分布式發電廠在中壓配電網中的連接及運行技術標準”。該標準規定了分布式發電廠(簡稱“PMGD”)與配電公司中壓電網的連接和運行程序、測試方法及其他要求。對于出口到智利的光伏逆變器均需要進行該標準的檢測認證。

CTC國家光伏中心自成立以來，經過不斷的探索和努力，在光伏逆變器性能與可靠性測試上已擁有較強的檢測能力和服務競爭力。作為我國光伏領域集檢驗、認證、標準科研、儀器設備研發為一體的綜合性第三方檢驗認證機構，我中心將繼續堅持以創新驅動發展，秉承“傳遞信任、服務發展”的核心理念，提升組織管理質量、做好技術支撐，積極推進我國光伏行業的蓬勃發展。

附件 NTCO:2016智利標準的

主要測試項目

1 極限運行范圍

光伏逆變器在正常工作時，應能夠在以下規定的參數范圍內運行：

90%Un ≤ U ≤ 110%Un

49 Hz ≤ f ≤ 51 Hz

測試時，為保證結果的準確性，應進行以下四次測試，每次測試的運行時間不小于10分鐘，如下所示：

測試 1: U=90%Un; f=49Hz

測試 2: U=90%Un; f=51Hz

測試 3: U=110%Un; f=49Hz

測試 4: U=110%Un; f=51Hz

2 過/欠電壓保護

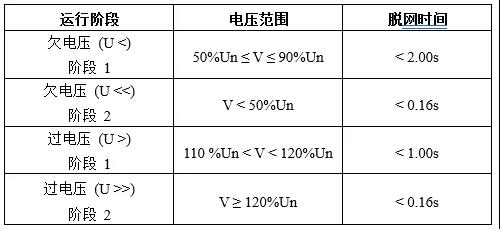

當電網電壓超過光伏逆變器的正常運行范圍時，逆變器應在規定時間內脫網，以保證設備的安全運行。逆變器應具備足夠的電壓測試精度，以便于及時偵測到電網電壓的異常，并在電網電壓異常的情況下執行保護動作。過/欠電壓保護采取二級保護策略，不同過/欠電壓下，光伏逆變器的脫網時間如下表所示：

3 過/欠頻保護

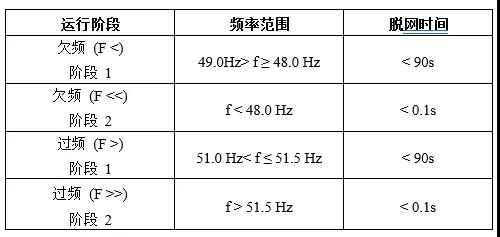

當電網頻率超過光伏逆變器的正常運行范圍時，逆變器應在規定時間內脫網，以保證設備的安全運行。逆變器應具備足夠的頻率測試精度，以便于及時偵測到電網頻率的異常，并在電網頻率異常的情況下執行保護動作。過/欠頻保護采取二級保護策略，不同過/欠頻下，光伏逆變器的脫網時間如下表所示：

4 故障恢復

光伏逆變器在電網故障時跳閘脫網，當故障解除后，逆變器應自動重新恢復并網，功率恢復的最少等待時間為5min，且有功功率恢復的最大速率為10%Pn/min。當電網電壓和頻率恢復到以下范圍時，光伏逆變器可實現自動重連：

5 諧波和間諧波

光伏逆變器產生的諧波電流應符合國際標準IEC61000-3-2、IEC61000-3-4或IEC61000-3-12中的相關規定。逆變器注入并網點的諧波電流不得超過規定的限值。

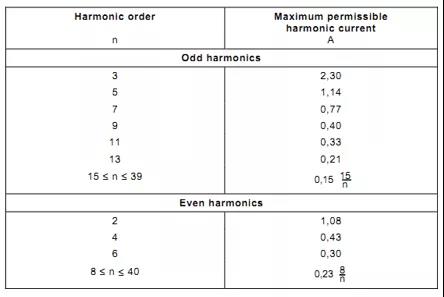

當逆變器的額定電流I≤16A時，根據IEC61000-3-2標準，各次諧波電流的限值如下表所示：

當逆變器的額定電流16A
