十四段數碼管

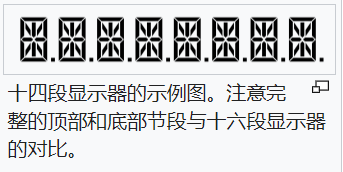

　　十四段顯示器（英語：Fourteen-segmentdisplay）是一種借由14段筆畫的亮或滅來產生字母和數字的一種顯示器。它是對更為常見的七段顯示器的擴展，擁有追加的4段對角線和橫斷中間橫畫的2段縱線，形成一個米字形。七段顯示器可以滿足數字和某些字母的需要，但明白無誤地表現ISO基礎拉丁字母表需要更多的細節。另一個略微變異的版本是十六劃管，在顯示字母或其它符號時更易辨認。

　　小數點或逗號可能作為補充字段出現，逗號（在很多地區用于每三位數字分組標記或者作為小數點）常常由一個小數點和一個緊貼其下并向左下方逐漸變窄的尖筆畫組合而成。

　　文數字電子顯示器可以使用LED、LCD或真空熒光顯示器設備。LED變體通常以單或雙字符包制造，允許系統設計者選擇適合應用的字符數量。

　　字幕機經常被用來把7位ASCII碼轉化成14位以指示這14段的亮或滅。

應用

　　多段顯示器設備比全點陣顯示器使用元件更少，并因為筆畫成形適當而可能產生更好的字符外觀。這能夠減少驅動零件的數量和能量消耗。

　　因附帶逗號和句號部分而造成共有16段的十四段等離子顯示屏在1986年至1991年間被用于彈珠臺。

　　十四和十六段顯示器被用于在計算器和其它嵌入式系統上產生文數字。今日的應用包括為電話的來電顯示單元、健身房設備、錄像機、汽車音響、微波爐、老虎機和DVD播放機提供顯示。

　　在點陣顯示面板普及以前，這樣的顯示器在彈珠臺上用來顯示得分和其它信息非常常見。

白熾燈版本

　　多段文數字顯示器幾乎與電的使用一樣古老。一本1908年的教科書介紹了一個使用白熾燈和機械開關裝置的文數字顯示系統。21盞燈中的每一盞被分別連接到一個開關，開關由一組安裝在滾筒中的開有溝槽的條控制。這個換向器組件可以被編排，以便隨著筒的旋轉，不同組的開關被關閉，不同的字母和數字可被顯示。該方案被用于在“說話”標牌上拼出信息，但是一整套的換向開關、滾筒和燈都將被一條信息中的每個字母所需要，使得產生的符號非常昂貴。

冷陰極霓虹燈

　　有幾個不同版本的十四段顯示器以冷陰極霓虹燈形式存在，例如一種由寶來公司制造并被稱為“Panaplex”者。與白熾燈版本使用燈絲不同，這些是用陰極充電到180V電位，使電氣化段發出亮橙色。他們操作的方式類似于數碼管，但用筆畫節段來組成數字和字母，而不是全形數字形狀。

變異

二十三段顯示器

　　二十三段顯示器或“Nova”顯示器是一種先進的文數字顯示器，由可以亮和滅的筆畫節段來產生字符。它是基于十四段顯示器（頂部和底部橫杠不拆分），只是它有一個用于“i”和“j”的中心點，并在每個象限內部都有三段斜向節段?？偣?3段中有17段在內部。這幫助諸如小寫字母“g”、“p”、“q”和“x”的字符更容易被顯示并與其它字符規格一致。

十三段顯示器

　　十三段顯示器是用筆畫節段產生字符的顯示器。7段在中間供“B”、“K”和“G”填充或取消，這是在像惠而浦MH6150XMT等家用電器上找到的。
