導致開關電源無電壓輸出的原因及解決方法

時間：2021-11-08 人氣：來源：山東合運電氣有限公司

開關電源屬于直流電源類，是一種高頻化電能的轉換裝置，屬于電源供應器的一種。其主要作用就是把一個標準的電壓，通過不一樣的形式架構來轉換為用戶端所需要的電流或者電壓，我們?cè)谑褂瞄_關電源時，偶爾會出現一些故障問題，其中較為常見的問題就是開關電源一直沒有電壓輸出，對于此類問題，講解下其中的原因及解決的方法，僅供用戶參考。

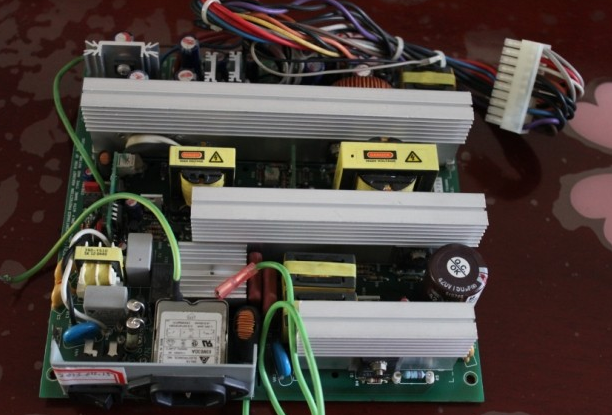

合運開關電源

導致開關電源無電壓輸出的主要原因

電源無電壓輸出主要原因是因?yàn)?span style="text-indent: 32px;">開關電源不產生振蕩所導致，這里有一個簡單的測試方法可以使用，當測量開關整流濾波電容器關斷后的電壓，此時如果300V后出現緩慢判斷的情況時，說明開關電源沒有發生振蕩，沒有振蕩的原因通常都由以下幾點所導致，其一，電源開關管的基極沒有啟動電壓。其二，開關管的收集器沒有足夠的工作電壓，其三，開關管的正反饋電路元件出現故障所致。

開關電源集成模塊

對于此類原因?qū)е碌拈_關電源無電壓輸出，可以使用以下方法來解決。

首先，對于交流220V輸入電路和整流濾波電路進行檢查，如果收集器的電壓運行正常，需要檢查開關管b極電壓。其次，測量開關晶體管b電極的電壓時，可以在關機的瞬間，選用指針萬用表Rx1歐塊，黑筆b電極，紅筆整流濾波電容器為負極，如果聽到電源啟動的聲音，表明電源已經接通。如果振蕩電路正常，只有啟動時的電壓不足，表明是啟動電阻開路或者銅皮出現斷裂。如果沒有聲音開始，測試后直接結束，可以快速的把表電壓測量，是否電壓快速釋放所致，若是的話，說明開關管以及其放電電路是正常的，正反饋電路可能存在反饋電阻、遞歸二極管、電容、正反饋繞組以及其開關管出現故障。如果C極電壓不釋放，那就說明B極短路接地故障或者開關管以及其電路存在開路故障。

關于導致開關電源無電壓輸出的原因及解決方法，小編為大家就分享這些。歡迎聯系我們合運電氣有限公司，以獲取更多開關電源無電壓輸出的原因,開關電源無電壓輸出的解決方法相關知識。
